? بدانیم

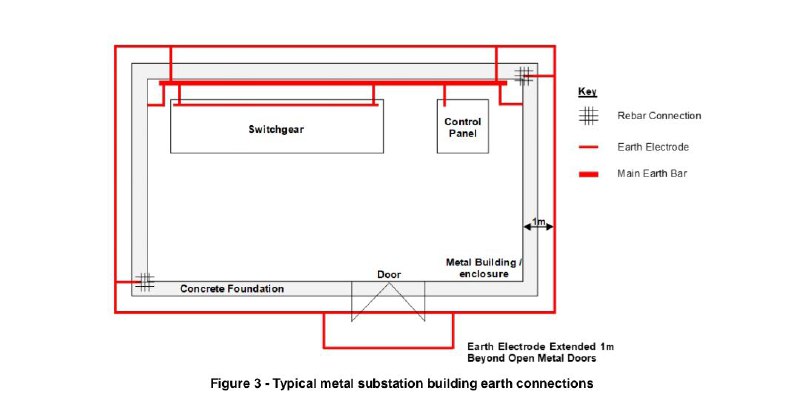

در شکل طرح پیشنهادی SP energy برای سیستم زمین یک پست توزیع کامپکت (پست توزیع زمینی با بدنه فلزی) نشان داده شده است. اجرای یک هادی افقی مدفون در خاک با فاصله مناسب (۱ متر از بدنه) بدین منظور الزامی است (ارت بصورت رینگ بسته). جهت کاهش امپدانس سیستم زمین ممکن است اجرای ارت راد نیز ضروری باشد( برای نمونه در چهار کنج ارت افقی اجرا شده در دورتادور پست).
نکته دیگر اتصال الکترودهای زمین به میلگردهای بتن مسلح فونداسیون است که حداقل در دونقطه مطابق شکل (ترجیحاً در چهار کنج) انجام شده است. واضح است به عنوان همبندی بدنه فلزی پست حداقل در چهار کنج( یا حداکثر در فواصل ۲۰ متر در پستهای بزرگ) به شبکه زمین متصل می شود (تابلوها و بدنه ترانسفورماتور نیز باید دارای اتصال مناسبی با شبکه زمین باشند)

? بدانیم

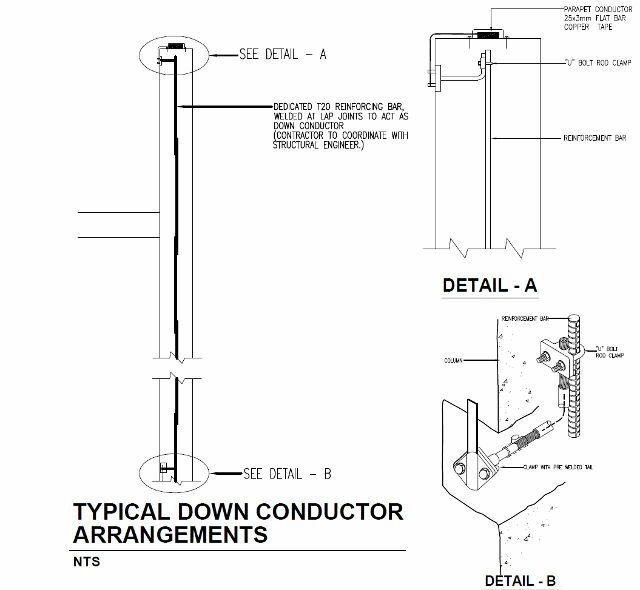

شرط استفاده از میلگردهای بتن مسلح به عنوان هادی پایین رو سیستم حفاظت صاعقه
۱- پیوستگی الکتریکی به گونه ای که اتصالات میلگردهای عمودی بصورت جوش باشند (با همپوشانی حداقل ۲۰ برابر قطر میلگردها)
۲- با تست پیوستگی مقاومت الکتریکی بین بالاترین نقطه ساختمان و سطح زمین کمتر از ۰/۲ اهم باشد (اندازه گیری با دستگاه ۴ پراب و جریان حدود ۱۰ آمپر).
در صورت عدم رعایت هر دو شرط فوق لازم است هادی پایین رو نصب گردد.
