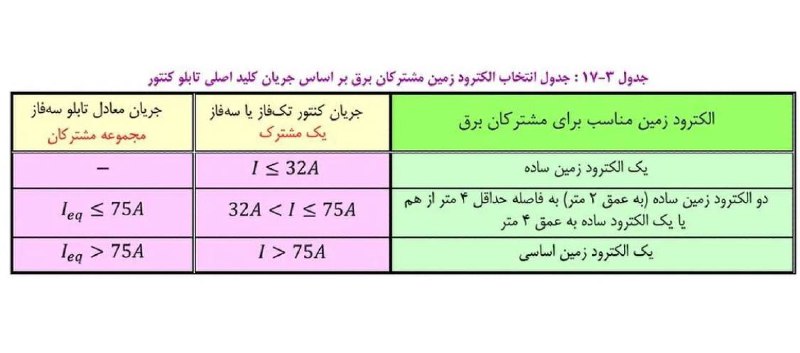

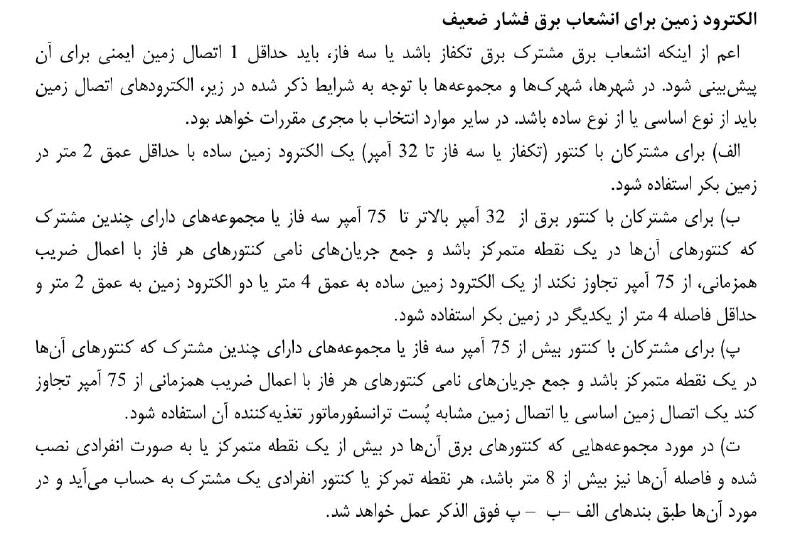

جدول انتخاب الکترود زمین مشترکان برق بر اساس جریان کلید اصلی تابلو برق

ضریب همزمانی = ۰/۵

📲 عضویت در کانال VIP
📲 صفحه اینستاگرام*📲 کانال YouTube*

روش چهار نقطه (Soil resistivity – Fourpoint method) بر اساس استاندارد IEEE Std 81,BS 7430
در این روش چهار عدد میل در امتداد یک خط راست در زمین کوبیده می شود که همگی با فاصله معین از یکدیگر قرار گرفته اند به طوری که عمق هر میل در خاک از 1/20 فاصله میل ها بیشتر نشود. یک جریان آزمون I از دستگاه به خاک، بین دو میل بیرونی (میل های جریان) گذرانده می شود و ولتاژ بین دو میل درونی (میل های ولتاژ) به کمک یک ولت متر دارای امپدانس درونی بالا، اندازه گیری می شود. سپس از روی نسبت V/I مقدار R توسط دستگاه نشان داده می شود.
در این روش هر چهار میل اندازه گیری در امتداد یک خط راست، با فاصله مساوی a از یکدیگر و در عمق P کوبیده می شوند و به ترمینال های یک دستگاه ارت سنج چهار سیمه وصل می شوند.

در مورد مقاومت مخصوص ، همه الکترودها مشابه هم می باشند و تعداد آنها نیز 4 عدد است، دو الکترود برای برقراری مدار جریان و دو الکترود دیگر نیز برای اندازه گیری ولتاژ پس از اتصال سیم های رابط مقاومت R از دستگاه ارت سنج خوانده شده و از رابطه زیر مقاومت مخصوص خاک ⍴ متناسب با واحد انتخاب شده برای طول های a و P به دست می آید:

ρ=2πaR

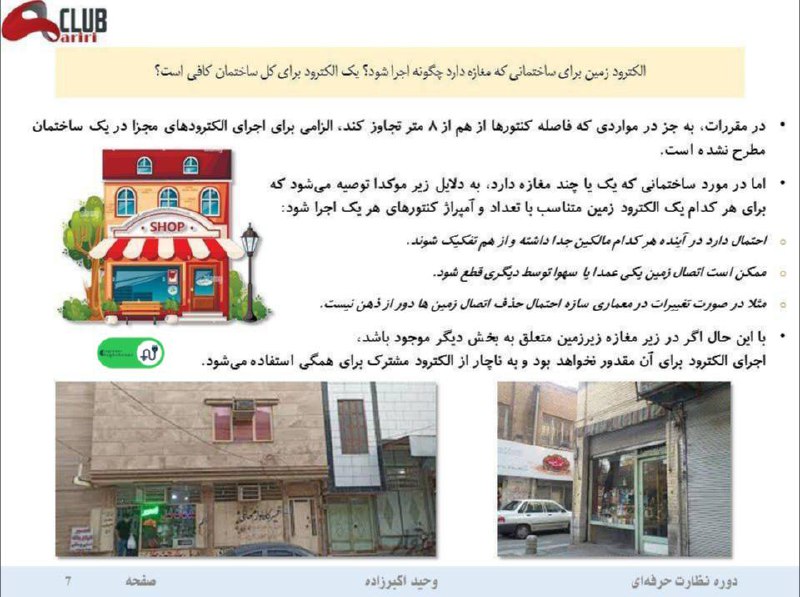

الکترود زمین برای ساختمانی که مغازه دارد چگونه اجرا می شود؟ یک الکترود برای کل ساختمان کافی است؟
