سلام رفیق?

نکته آموزشی ۳۱

✅ برای خاموش و روشن کردن دستگاه‌ها، از دو نوع کلید استفاده میشه.

1️⃣ کلید های آمپر بالا مثل کلید بخاری که تو مسیر قدرت قرار می‌گیرند و به طور کلی برق ورودی دستگاه رو قطع میکنند. انگار دستگاه به برق نیست‌.
‼️ برای جایگزینی این کلید ها فقط باید به ولتاژ و آمپر کلید دقت کرد.

2️⃣ کلید های کنترلی که آمپر پایینی رو تحمل میکنند و این کلیدها به جای قطع و وصل کردن کل برق ورودی دستگاه، تغذیه برد رو قطع میکنند که به ایسی‌ها و بخش های مختلف دستگاه ولتاژی نرسه. تو این حالت بخش قدرت برق داره مثلا اگه پل دیود و خازن باشه، سر خازنا ۳۲۰ ولت dc باقی می‌مونه ولی بخش کنترل ولتاژی نداره.
‼️ تو این حالت برای انتخاب کلید مناسب، باید حالت کلید رو چک کرد که آیا این کلید وقتی مدار بازه دستگاه کار میکنه یا وقتی که اتصال کوتاهه‌.
مثلا پاورهای ماینر اینوسیلیکون مثل t2th، وقتی که کلید مدار بازه، کار میکنه در صورتی که بیشتر پاورهای ماینر کلید دار، وقتی کلید اتصال کوتاه هست، کار میکنه

?آدرس پیج آموزشی اینستاگرام:

https://www.instagram.com/nimamahdavi.ir?igsh=ZDlhNjVmYnl4Y2Yy

سلام بر رفقای عزیز?

ویدئوها تحلیل برد کولر رو دیدید؟❄️
اگه ندید روی لینکهای زیر بزنید?

قسمت ۱

قسمت ۲

تحلیل کامل برد کولر گری✅

?آدرس پیج اینستاگرام:

https://www.instagram.com/nimamahdavi.ir?igsh=ZDlhNjVmYnl4Y2Yy

سلام رفقا
حال دلتون عالی?

❓لایو تحلیل برد پکیج رو دیدید؟

✅ توی این آموزش برد پکیج ایران رادیاتور رو براتون تحلیل کردم.

⚡️ لینک آموزش خدمت شما:

https://survey.porsline.ir/s/azpV9yob

?آدرس پیج اینستاگرام:

https://www.instagram.com/nimamahdavi.ir?igsh=ZDlhNjVmYnl4Y2Yy

سلام رفقا و تحلیلگرای عزیز?

شبتون بخیر خوب هستید؟

✅️ توی اینورترهای سه فاز ما ۶ کلید داریم و ۶ گیت درایو. برای این ۶ گیت درایو از ۴ مدار تغذیه استفاده میشه. چرا؟

?میخوام ببینم این همه نکته خفن و آموزش خفن تو پیج داریم جواب میده یا نه؟?

سلام رفیق?

نکته آموزشی ۳۰

✅ انتخاب سایز کابل توی دستگاه خیلی مهمه

✅️ دو پارامتر در انتخاب قطر کابل مهمه. ۱- جریانی که از سیم میگذره. ۲- طول سیم

1️⃣ هر سیم مقاومت ثابتی در هر بخش داره و بر اساس جریانی که میگذره، حرارت داخل سیم ایجاد میشه. حالا کابل، تا یک توان مشخصی میتونه حرارت رو دفع کنه. اگه توان تلفاتی از اون حد بیشتر بشه، کابل گرم میشه و میسوزه‌.

✅️ پس در مرحله اول سیم باید بتونه جریان ما رو تحمل کنه و نسوزه

2️⃣ همونطور که گفتیم سیم مقاومتی داره که هرچقدر طول سیم بیشتر بشه، مقاومتش بیشتر میشه. حالا یک جریان هم از سیم داره میگذره. ولتاژ دو سر سیم در حالت ایده آل باید ۰ باشه ولی تو واقعیت ۰ نیست. ولتاژ دو سر سیم برابر میشه با مقاومت سیم ضربدر جریانی که ازش میگذره‌. مقاومت (طول سیم ) بیشتر شه، افت ولتاژی که رو سیم میوفته هم بیشتر میشه.

✅️ پس اگه جایی خواستیم سیم بکشیم و طول زیادی بود باید حواسمون به این موضوع باشه که افت ولتاژ از حد استاندارد بیشتر نشه. (حدود ۵ تا ۱۰ درصد بسته به دستگاهمون)

سلام رفیق?

نکته آموزشی ۲۹

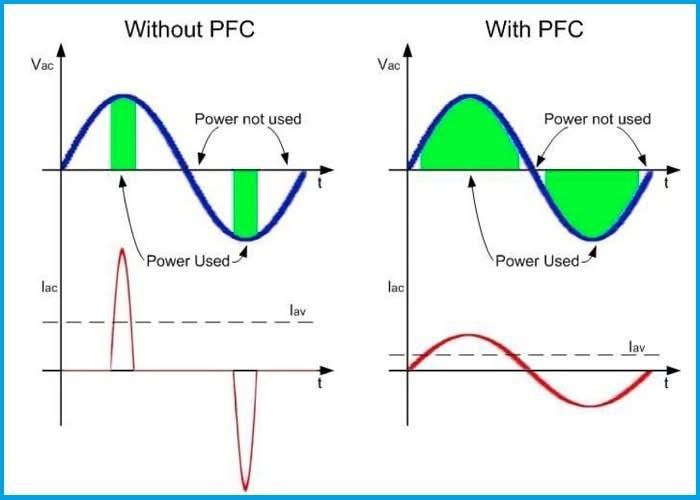

✅ مبدل PFC چیه؟

✅️ اصلاح ضریب توان، وظیفه مبدل PFC هست.

✅️ ضریب توان چیه؟ نسبت توان حقیقی به توان ظاهری رو ضریب توان میگن. توان ظاهری دو بخش داره:
۱. توان حقیقی که کار مفید انجام میده
۲. توان راکتیو که در مدار به چرخش در میاد و ظرفیت سیم رو اشغال میکنه اما کاری برای ما انجام نمیده

✅️ حالا چه موقع توان راکتیو داریم، وقتی شکل موج جریان با شکل موج ولتاژ متفاوت باشه یا اختلاف زاویه داشته باشه.‌

✅️ تو منابع تغذیه به دلیل وجود پل دیود، ضربب توان خوبی نداریم. ضریب توان همیشه عددی بین ۰ و ۱ هست.

??مدار PFC چیکار میکنه؟ جریان ورودی مبدل رو شبیه ولتاژ ورودی میکنه. به همین دلیل یک فیدبک‌ از شکل موج ولتاژ ورودی میگیره و جوری کلید زنی انجام میشه، که یک جریان شبیه ولتاژ ورودی داشته باشیم.

?پس اگه این فیدبک مشکل پیدا کنه، یا PFC کار نمی‌کنه یا به دلیل پالس دادن بد، جریان کشی مبدل PFC زیاد میشه.

سلام رفیق?

نکته آموزشی ۲۸

✅ تو بردهای لوازم خونگی از کلیدهای مختلفی استفاده میشه.

✅️ تو بخش ac معمولا از ۳ نوع کلید استفاده میشه:
۱. رله
۲. رله ssr
۳. ترایاک

✅️ اولی ایزولاسیون مغناطیسی داره. دومی ایزولاسیون نوری و سومی ایزوله نیست

دوتای اول اگه بسوزن فقط خودشون آسیب میبینن و به مدار تحریکشون آسیب نمیزنن. (اگه مدار تحریک آسیب ببینه ربطی به کلید نداره)

??سومی و به طور کلی کلیدهای نیمه هادی مثل ماسفت و ترانزیستور و ... اگه بسوزن احتمال اینکه به مدار تحریکشون آسیب برسه خیلی زیاده

?پس اگه یک قطعه که غیر ایزولست بسوزه، باید مدار تحریکش کامل چک بشه.

?? ترایاک که میسوزه فقط ترایاک رو چک نکن. مقاومت و اپتو ترایاک یا دیاک رو هم چک کن!

?به دنیا خوب نگاه کن.

دنیا پر از فرصت هایی است که فقط منتظر توست?

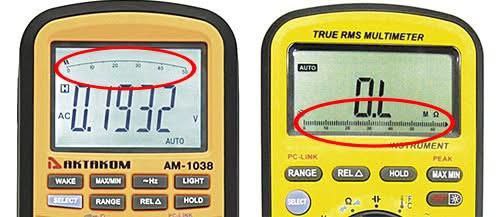

✅️ استفاده از بارگراف مولتی‌متر به شما امکان می‌دهد تا تغییرات ولتاژ، جریان و مقاومت را به صورت بصری و سریع مشاهده کنید، که می‌تواند در عیب‌یابی و تعمیر پاور سوئیچینگ بسیار مفید باشد.
