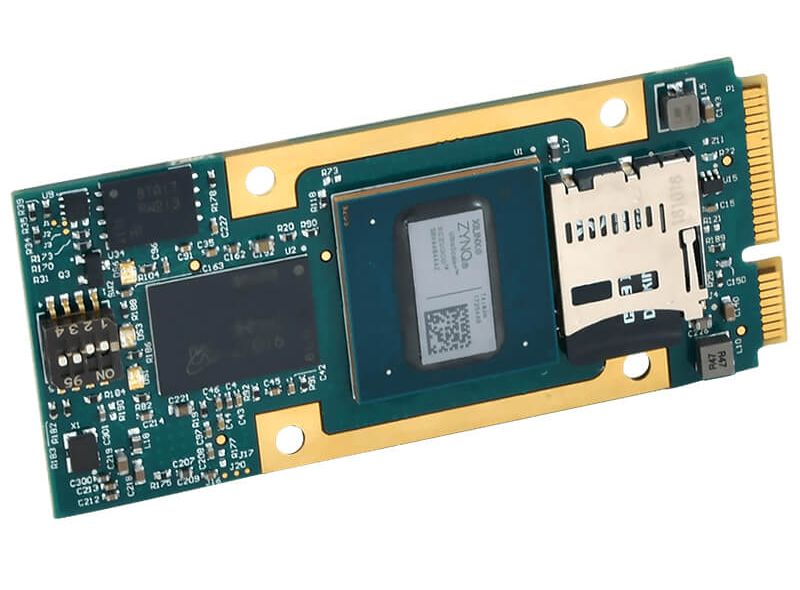

Универсальный модуль ввода/вывода от Acromag
Модуль AcroPack APZU mini PCIe FPGA - это самая маленькая и экономичная платформа для размещения вычислительного устройства Zynq® UltraScale+™ MPSoC FPGA. Разработчики могут повысить общую производительность системы, используя тесно связанные вычислительные механизмы CPU и FPGA для различных задач обработки сигналов в очень маленьком и экономически эффективном форм-факторе.
Как следует из названия - это модификация модуля формата miniPCIe с немного увеличенной длинной и дополнительным разъёмом ввод/вывода на 100 контактов на нижней стороне платы.
🔹Плата содержит:
- FPGA Zynq XCZU3CG-2SBVA484I(AMD): 2 ядра ARM Cortex A53 и 2 ядра ARM Cortex R5;
- память типа LPDDR4 объёмом 2 Гбайта;
- разъём под накопитель microSD или NOR;
- Quad-SPI flash объёмом 64 Мбайта.
🔹 Ввод/вывод:
- 1x 10/100/1000Base-T;
- 1x USB2.0;
- 1х UART;
- 1x PCIe x1 Gen1;
- 28x GPIO в уровнем TTL в зависимости от исполнения;
- 20x GPIO в уровнем TTL и 3х RS485/422 в зависимости от исполнения;
- 14x GPIO в уровнем LVDS.
🔹Рабочий диапазон температур от -40°C to 70°C для конвективной исполнения и -40°C to 85°C для кондуктивного исполнения.
🔹 Устойчивость к механическим воздействиям:
- синусоидальная вибрация: 10-500 Гц, 5G;
- одиночный удар до 30G.
🔹 Габариты модуля: 70 x 30 x 12.5 мм.
🔹Поддержка ОС VxWorks, Linux, Windows.
Видеопроцессор R5. Цифровые решения.
Компания Цифровые решения анонсировала двух ядерный RISC-V процессор R5 по обработки видео для применения в биспектральных модулях, тепловизионных камерах, ip-видеокамеры. Наличие встроенного нейросетевого ускорителя позволит эффективно решать задачи аналитики на «борту» вашего устройства без затрат дополнительных ресурсов. встраиваемые решения, робототехника. Расширенный температурный диапазон и малая потребляемая мощность дает возможность использования для встраиваемых применений.

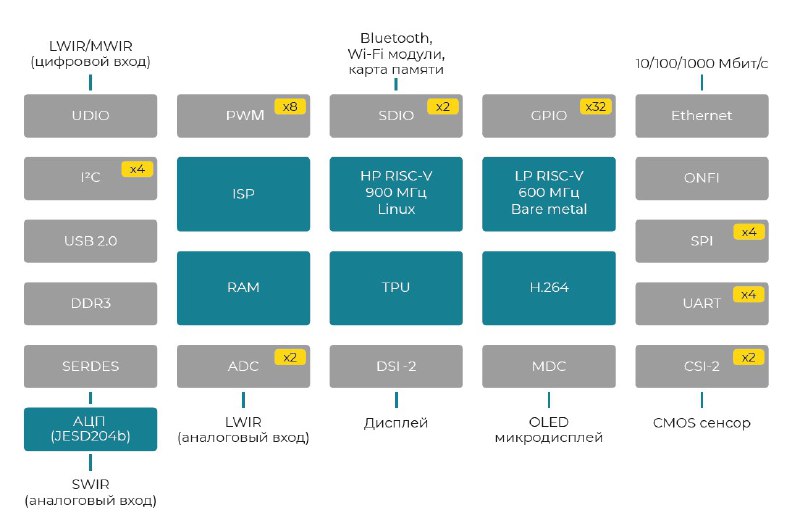

В состав микросхемы входит:
🔹 Вычислительная подсистема
- 2 ядра: SCR7 в режиме высокой производительности и SCR5 - низкой производительности;
- нейросетевой ускоритель (TPU): 0.6 Tops для FP16, 1.2 Tops для INT8;
- сигнальный процессор ISP для предобработки видео в видимом и ИК диапазонах;
- аппаратный кодек H.264;
- внутрикристальное ОЗУ объёмом 4 Мбайта с шиной 128 бит.
🔹Ввод/вывод:
- 2х CSI-2: количество линий в зависимости от исполнения микросхемы;
- DSI-2: 4 линии;
- ONFI, 1 канал;
- контроллер DDR3/DDR3L, 32 бит;
- JESD 204b, 1 линия, 8 Гбит/с;
- 2x АЦП: 60 МГц, 14 бит, SNR 73 dbFS, SFDR 80 dbc;
- 2x SDIO, скорость обмена до 50 Мбайт/с;
- RGMII для реализации интерфейса 1000Base-T;
- USB2.0, host/device;
- 4х UART, full, скорость обмена до 1Мбит/с ;
- 4x SPI, 4х I2C, 8x PWM, 32x GPIO.
🔹 Потребление не более 1.5 Вт
- Отдельные домены питания для TPU и RISC-V
🔹 Рабочий диапазон температур от - 40 °C до +85 °C
🔹 Процессор имеет два исполнения:
- микросборка со встроенным накопителем NAND объёмом 8 Гбайт и ОЗУ типа DDR3 объём 512 Мбайт, корпус BGA, 11x11, 256 контактов, шаг 0.65 мм
- микросхема с внешним накопителем и ОЗУ, корпус BGA, 17х17 мм, 400 контактов, шаг 0.8 мм
🔹Поддержка ОС Linux.
В наличии имеются инженерные образцы, документация и SDK.
В начале июля 2025 года производитель обещает демоплаты для тестирования , а в 1 квартале 2026 серийным поставки.
Запросы можно направить по @mad1kpro.
➡️ Описание: https://drive.google.com/file/d/1QhE006gGiJpgZYx-ivNQ-VK4Vv_O422Z/view
Книга Rugged Embedded Systems. Computing in Harsh Environments.
В книге рассматриваются различные вопросы, которые возникают при проектировании электроники и, в частности, вычислительных систем для встраиваемого применения.
Кроме того, после каждого раздела содержится огромное количество ссылок на литературу, что само по себе ценно.
Бортовые вычислительные
комплексы с кондуктивным
теплоотводом: пример
конструктивной реализации
на основе спецификации
VPX REDI.
Статья из журнала СТА за 2013 год.
Продолжение темы разъёмов для встраиваемого применения
На ежегодной встрече Embedded Tech Trends 2025 компания Amphenol представила высокоскоростные разъёмы для внутри блочного и межблочного соединения.
Описание на большую часть продукции давно доступна на сайте производителя, но, тем не менее, компания продолжает предлагать рынку новинки.
Компания Amphenol Active Optical Products выпустила 4TX- 4RX, четырехканальный встраиваемый подключаемый трансивер (QEPT), с возможностью горячей замены c применением специального механизма "12F MT", состоящий из 12 ферул для быстрой и надежной установки волокон.
➡️ https://open.tech/cobra-200g-pam4-optical-module

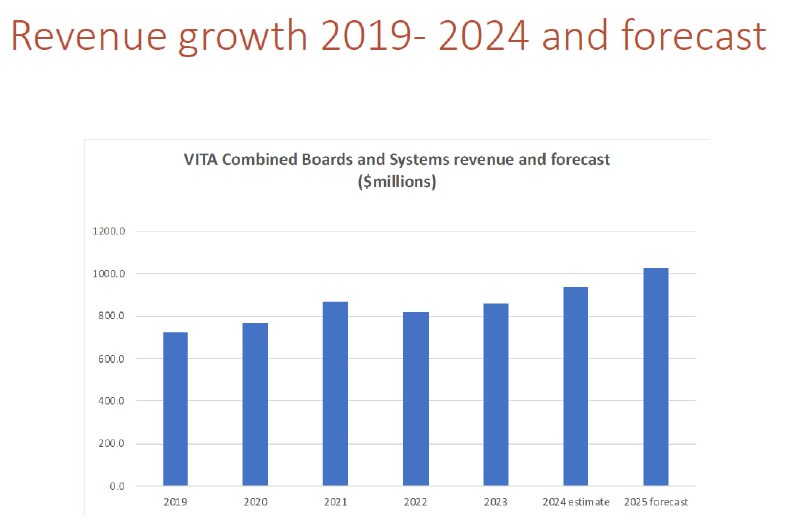

Итоги 2024 года. VITA.
На ежегодной встрече Embedded Tech Trends 2025 были подведены итоге работы компаний, состоящих в ассоциации VITA.
Пока отчеты различных компаний, занимающихся аналитикой, показывают падение на рынке полупроводников, рынок встраиваемых систем, в частности, решения, разработанные в соответствии со стандартами VITA, демонстрируют небольшой, но стабильный рост. Это связано с увеличением спроса на высокотехнологичные решения, которые обеспечивают эффективность и надежность в различных сферах.
В условиях глобальной нестабильности и растущих вызовов, инвестиции в современные встраиваемые системы становятся приоритетом для многих компаний.
Таким образом, несмотря на общие тенденции в отрасли, сегмент встраиваемых систем, продолжает развиваться, открывая новые возможности для производителей и поставщиков.
Полную версию исследования рынка встраиваемых систем, разработанных в соответствии со стандартами VITA можно скачать по ссылке: https://drive.google.com/file/d/1qXsxzAabnjXcA0xwHTR9OdrgTxmgP-Xy
Передовые Технологии Автоматизации Екатеринбург 2025
12 февраля 2025 года в Екатеринбурге состоится 20-я специализированная конференция «Передовые Технологии Автоматизации. ПТА – Екатеринбург 2025».
Конференция будет посвящена актуальным разработкам и решениям в области промышленной автоматизации. С экспертными докладами и презентациями выступят ведущие разработчики и производители оборудования и программного обеспечения для встраиваемых систем и автоматизации технологических процессов.
