Универсальный модуль ввода/вывода от Acromag

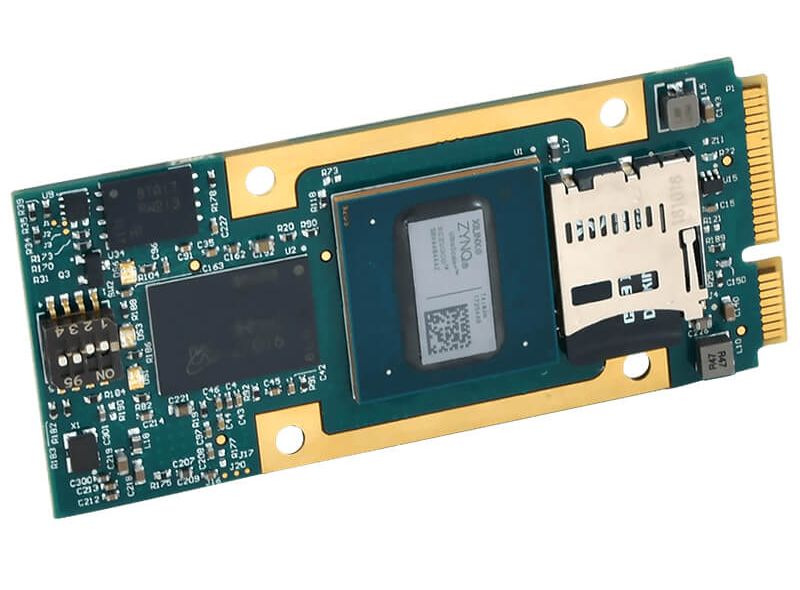

Модуль AcroPack APZU mini PCIe FPGA - это самая маленькая и экономичная платформа для размещения вычислительного устройства Zynq® UltraScale+™ MPSoC FPGA. Разработчики могут повысить общую производительность системы, используя тесно связанные вычислительные механизмы CPU и FPGA для различных задач обработки сигналов в очень маленьком и экономически эффективном форм-факторе.
Как следует из названия - это модификация модуля формата miniPCIe с немного увеличенной длинной и дополнительным разъёмом ввод/вывода на 100 контактов на нижней стороне платы.

🔹Плата содержит:
- FPGA Zynq XCZU3CG-2SBVA484I(AMD): 2 ядра ARM Cortex A53 и 2 ядра ARM Cortex R5;
- память типа LPDDR4 объёмом 2 Гбайта;
- разъём под накопитель microSD или NOR;
- Quad-SPI flash объёмом 64 Мбайта.
🔹 Ввод/вывод:
- 1x 10/100/1000Base-T;
- 1x USB2.0;
- 1х UART;
- 1x PCIe x1 Gen1;
- 28x GPIO в уровнем TTL в зависимости от исполнения;
- 20x GPIO в уровнем TTL и 3х RS485/422 в зависимости от исполнения;
- 14x GPIO в уровнем LVDS.

🔹Рабочий диапазон температур от -40°C to 70°C для конвективной исполнения и -40°C to 85°C для кондуктивного исполнения.
🔹 Устойчивость к механическим воздействиям:
- синусоидальная вибрация: 10-500 Гц, 5G;
- одиночный удар до 30G.

🔹 Габариты модуля: 70 x 30 x 12.5 мм.

🔹Поддержка ОС VxWorks, Linux, Windows.

➡️ https://www.acromag.com/shop/embedded-i-o-processing-solutions/reconfigurable-fpga-boards/acropack-fpga-reconfigurable-fpga-boards/apzu-series-user-configurable-zynq-ultrascaletm-mpsoc-i-o-modules/

#Acromag #AMD #FPGA

✔️ Встраиваемые системы. Подписаться.

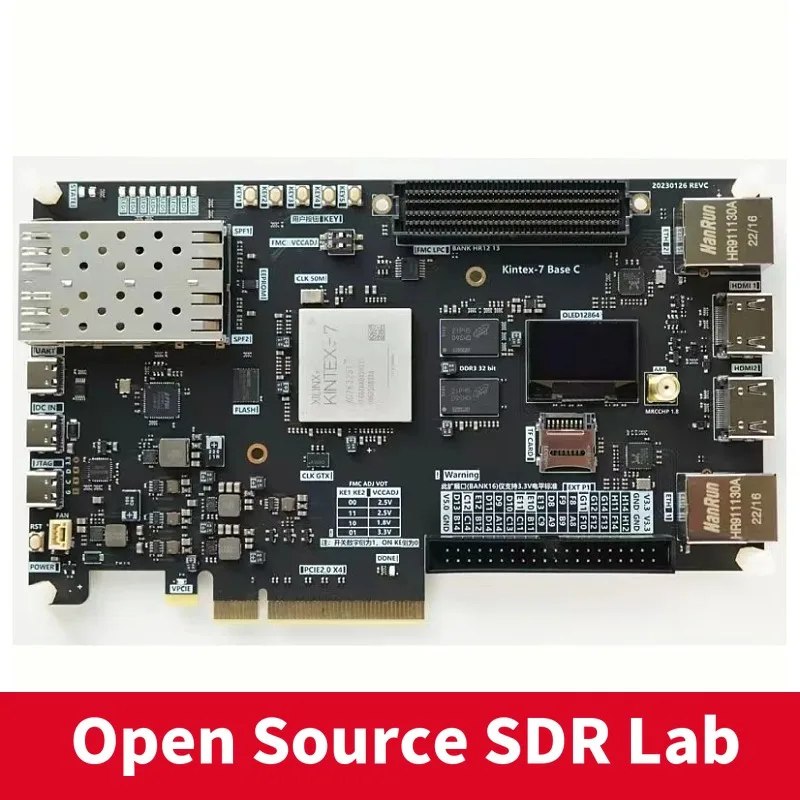

https://opensourcesdrlab.com/products/fpga-xilinx-kintex-7-xc7k325t-pcie-development-board-with-dual-gigabit-ethernet-ports-dual-10-gigabit-sfp-optical-communication с BSP: https://workupload.com/archive/vFXPbPLMxB?spm=a2g2w.chat.0.0.17fd4aa6Ng3cx8
